ガイド鏡を使ってMT-160の直焦点撮影をしていたのですが、撮影画像の3分の1くらいで星像が丸くならず、少し流れてしまうことがありました。ガイド鏡とメイン鏡筒のたわみ(フレクスチャー)が原因ではないかと考え、オフアキシスガイダー(OAG)を試してみることにしました。
購入して気づいたこと
SVBONYのOAGが手頃な価格だったので本体を購入したのですが、OAG単体ではカメラを接続できないことに購入後気づきました。フィルターは使っていないのですが、SVBONY SV226Pのフィルタードロワーも追加で購入しています。

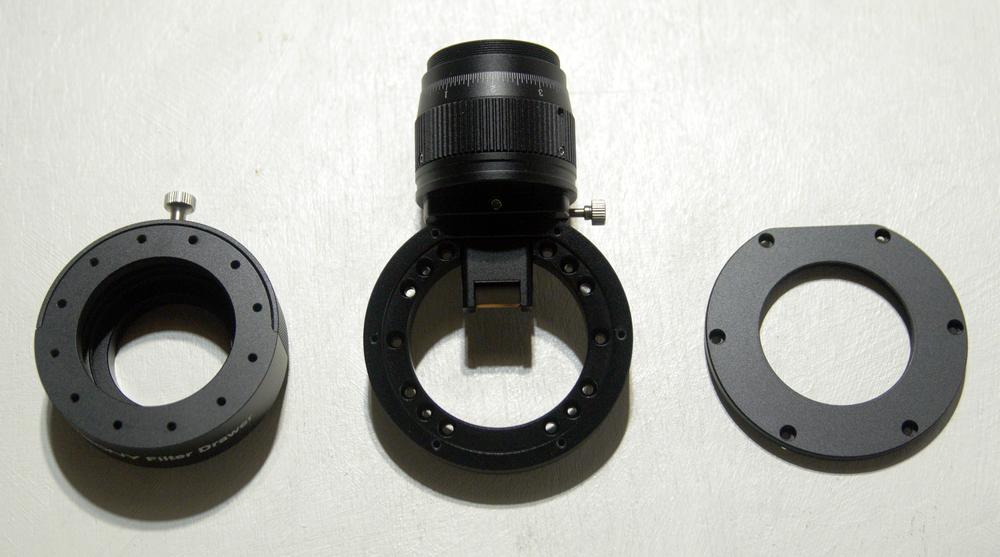

左からフィルタードロワー、OAG本体、望遠鏡側の接続アダプターリング（OAGに付属しています）です。
フィルタードロワーの役割
フィルターを使わないのになぜフィルタードロワーが必要なのかというと、これを挟むことでメインカメラ側とガイドカメラ側の光路長(バックフォーカス)が合うようになるからです。これがないと、メインとガイド、両方のピントを同時に合わせることができません。
取り付け

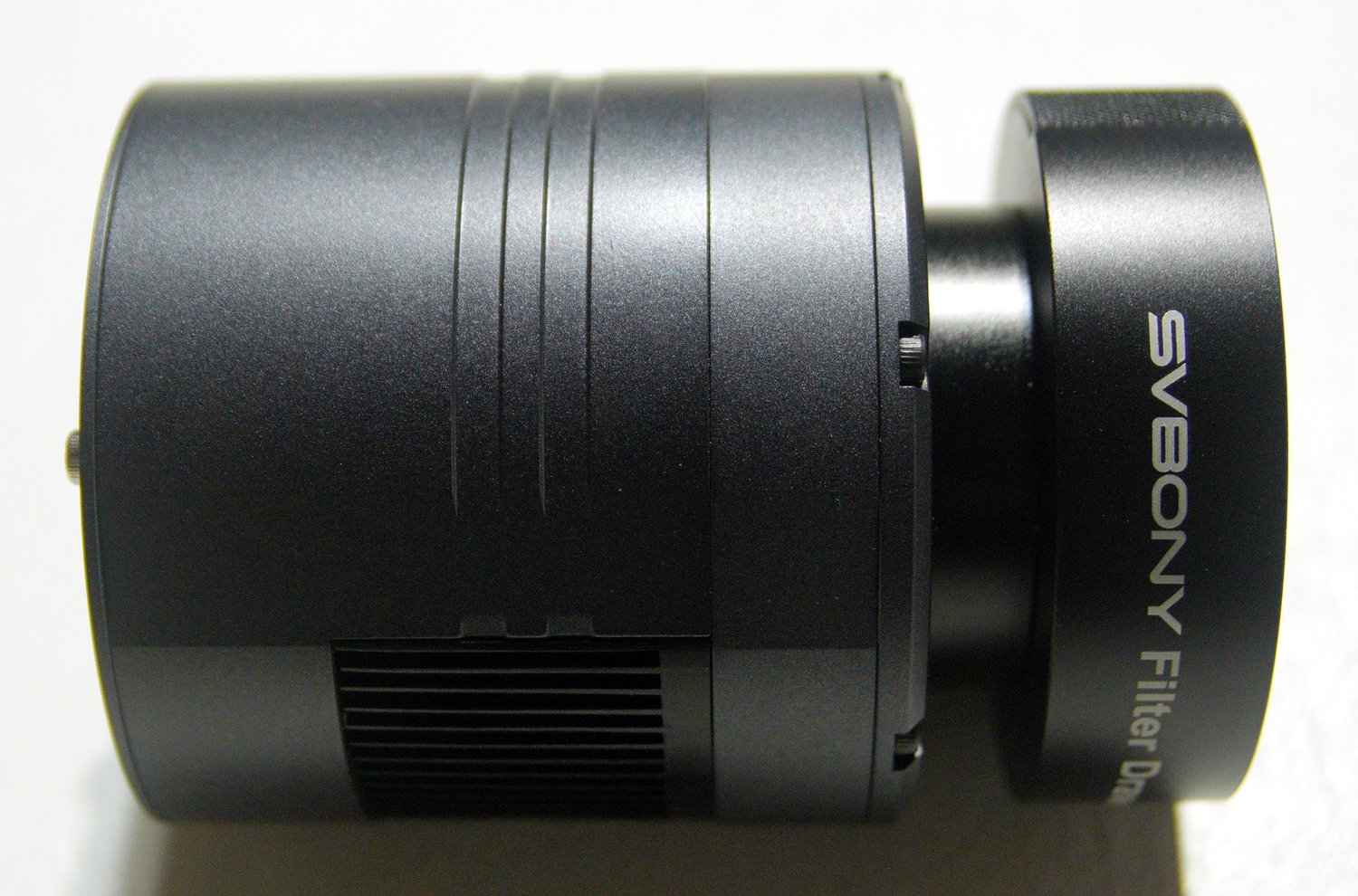

まず位置合わせをするため、CMOSカメラ（SVBONY SV605CC）とフィルタードロワーを接続してみます。
ねじ込んだ状態です。

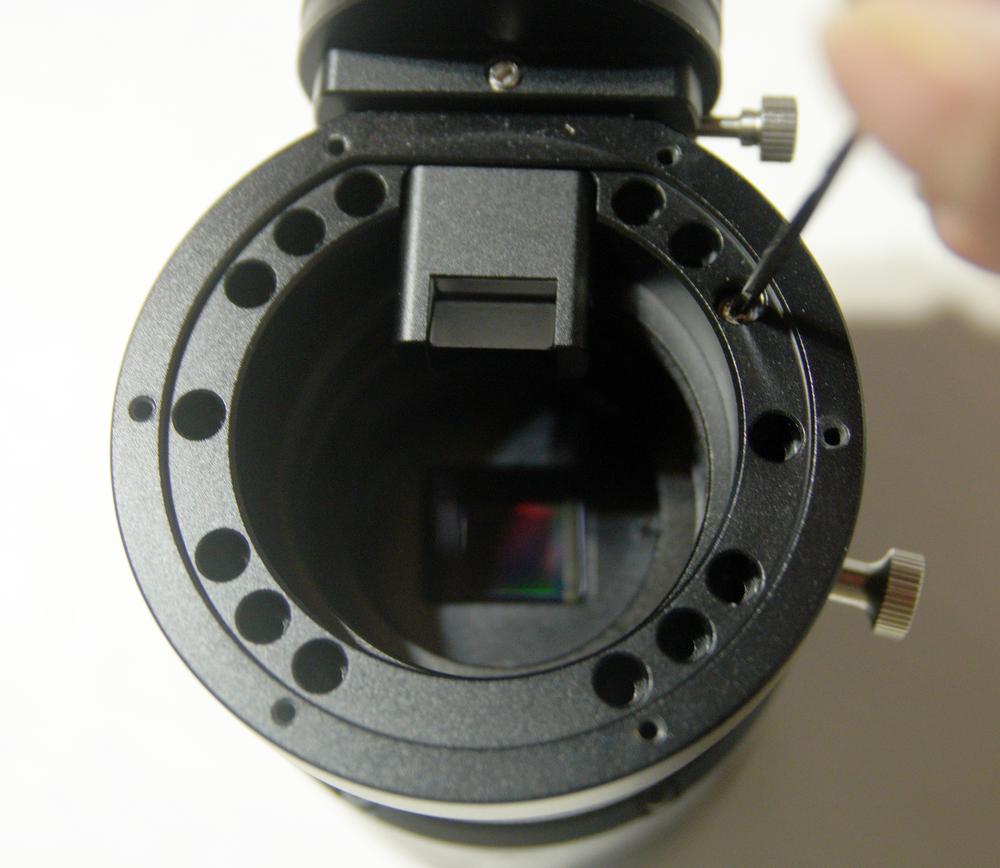

カメラをしっかりねじ込んだ状態で、OAGのプリズムがCMOSの一辺と平行になる位置で取り付けます。ネジを落としてCMOSを傷つけないようにはずしてから作業を行います。
次に、望遠鏡側の接続アダプターリングを取り付けます。

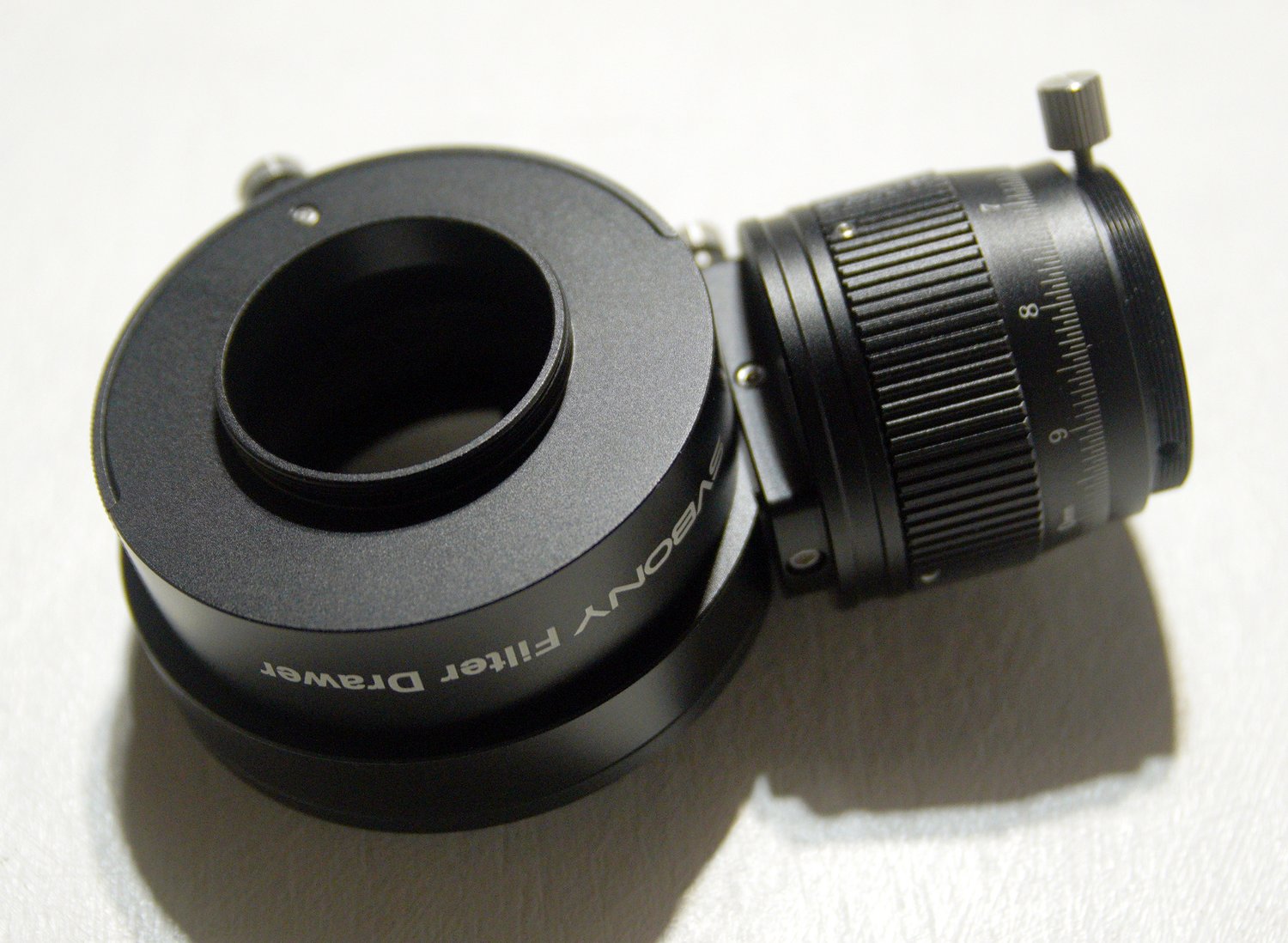

取り付け完了です。望遠鏡側、カメラ側それぞれの状態です。

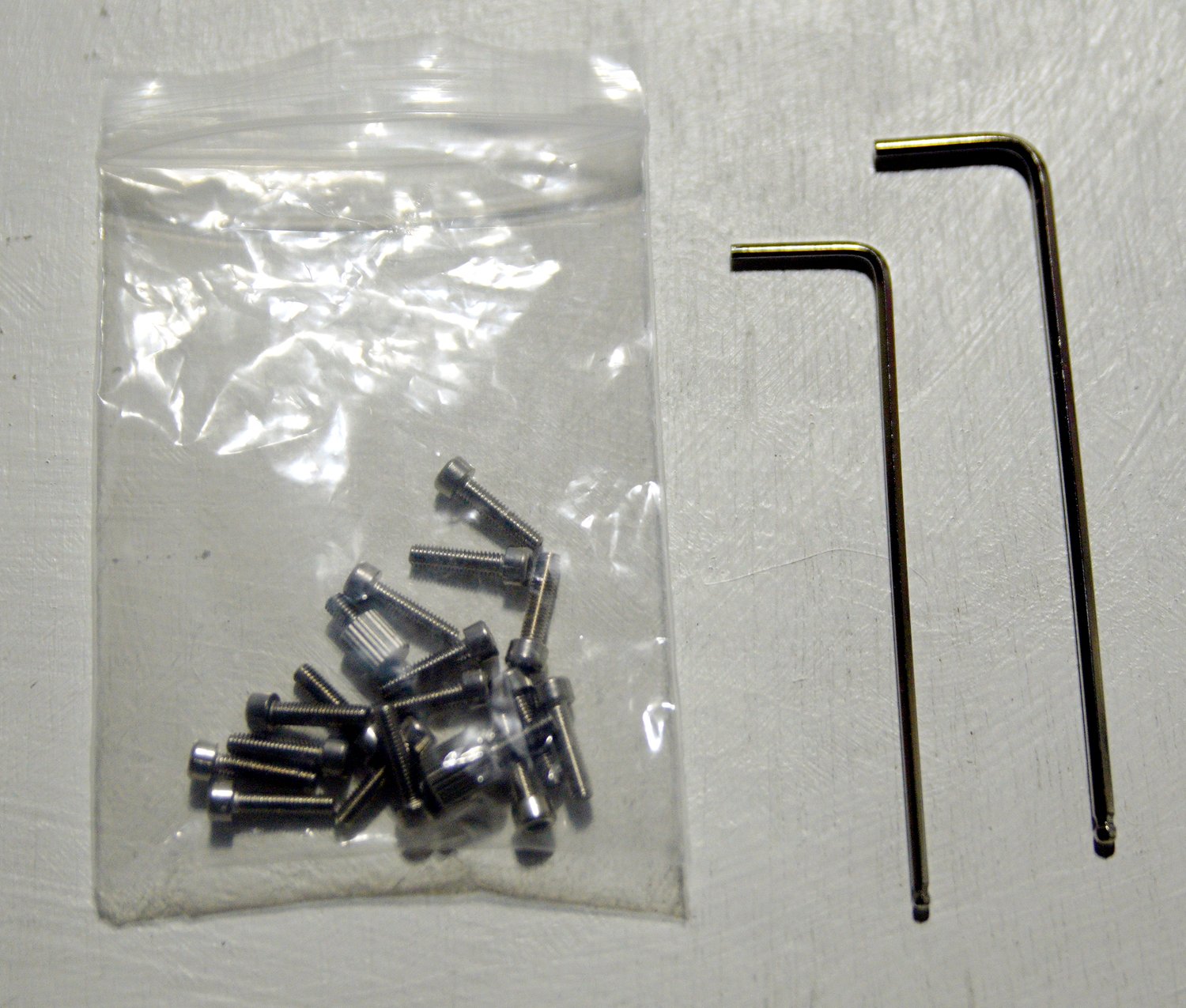

取り付け用の工具(六角レンチ2本とネジ一式)はちゃんと付属しています。
バックフォーカスの内訳

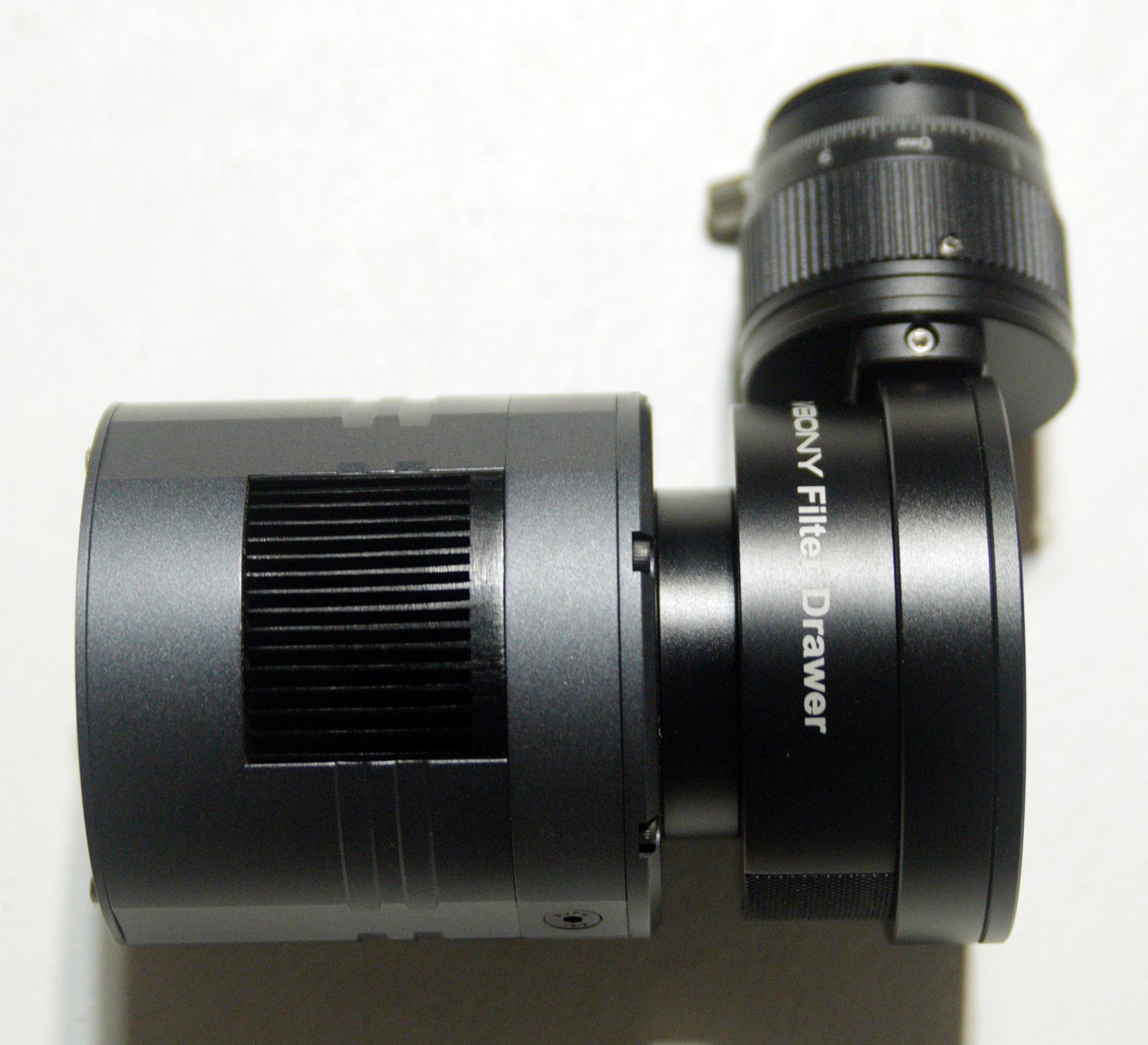

今回の構成でのバックフォーカスは、SV605CCのバックフォーカス17.5mm+OAG本体の厚さ12.5mm+アダプター4mm+フィルタードロワー21mmで、トータル55mmとなります。
プリズムの位置調整

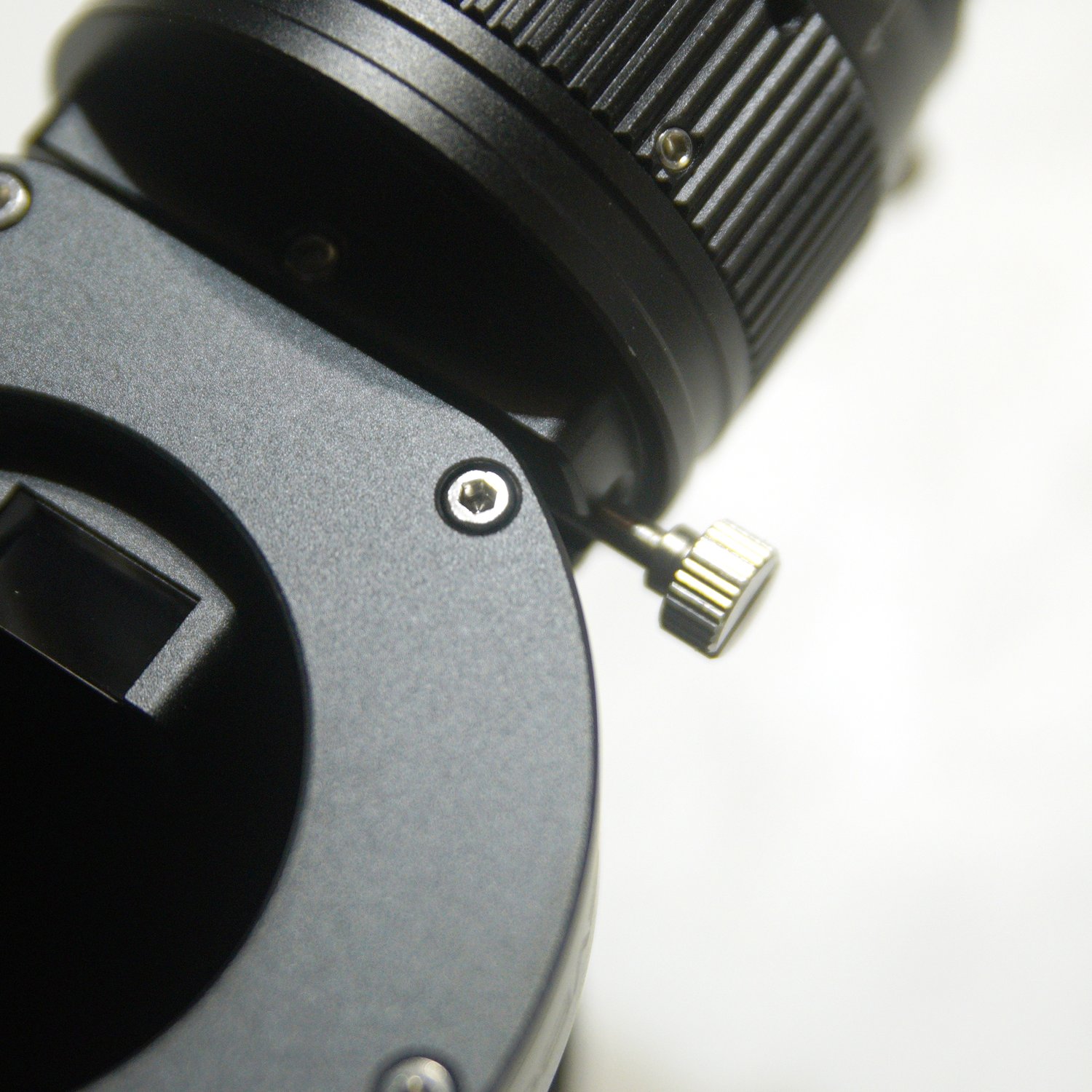

プリズムはこのネジで固定します。

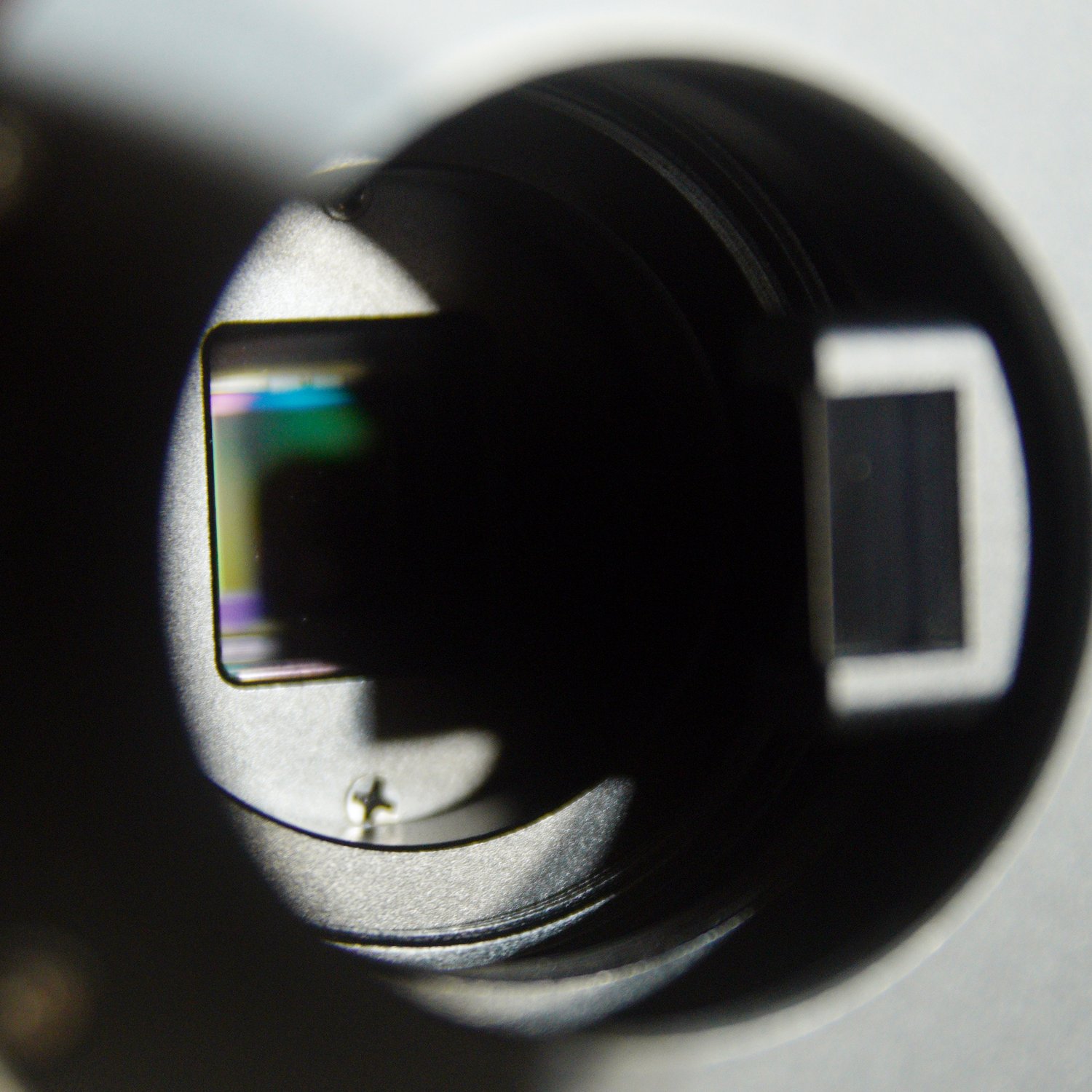

CMOSの撮像エリアに干渉しない位置まで、プリズムを下げて調整します。
これで取り付けは完了です。ガイド鏡での撮影で悩んでいた星像の流れが解消されるか、次回の撮影で試してみたいと思います。
SVBONY SV238 オフアクシスガイダー OAG(Off-Axis Guider) 大型プリズム CNC加工 デュアルフォーカス ガイドスコープ M54 M48 望遠鏡ファインダー 天体望遠鏡用アクセサリー 深宇宙写真
※価格・在庫は変動します。詳細はリンク先でご確認ください。当ページはアフィリエイト広告を利用しています。
SVBONY SV238 オフアクシスガイダー SV226P フィルタードロワー 大型プリズム CNC デュアルフォーカス M54 M48
※価格・在庫は変動します。詳細はリンク先でご確認ください。当ページはアフィリエイト広告を利用しています。
MT-160+OAGで撮影した銀河です。星が流れたのはほんの数枚だけでした。
ガイドする星が３つくらいしかなく、コマ収差で広がった星でしたがstellavitaはちゃんとガイドしてくれました。
